空間パノラマのデータを用意する

バーチャルツアー作りの前半の手順です。素材の空間パノラマを用意し、スペースの 空間データ（環境）に登録するところまでを扱います（後半＝見て回って公開するは バーチャルツアーを見て回る・公開する）。空間パノラマは、撮影地点ごとの 360°（ERP）画像と各地点のカメラ位置から作られます（位置情報は varyon が内部で用意します）。 次のいずれかのデータを変換画面の対応する取り込み手順にかけ、最後に環境へ登録します。

必要なファイル

E57、または 360° 画像 + Metashape カメラ XML

できること

空間データに登録済みの空間パノラマ

対応プラン

Free 〜

むずかしさ

ふつう

取り込み手順は 2 つに分かれています

E57 と「360° カメラ + Metashape」では、変換画面で使う取り込みカードが別々です。 用意したデータに合わせて、下記のどちらかの手順を選んでください。

• A. E57 ローカルインポート — E57 ファイルを取り込む
• B. パノラマ取り込み — 360° 画像と、Metashape のカメラ XML を取り込む

A. E57 から取り込む（E57 ローカルインポート）

レーザースキャナが出力する E57 には、各スキャン地点の球面画像と位置情報が 含まれています。変換画面の 「E57 ローカルインポート」 でパノラマ出力を有効にすると、 これらから空間パノラマ群を取り出せます（同時に点群も取り出せます）。地点ごとの位置は E57 のスキャン位置から自動でそろえられます。解像度・向き・撮影地点の選択などの詳しい設定は E57 を取り込むを参照してください。

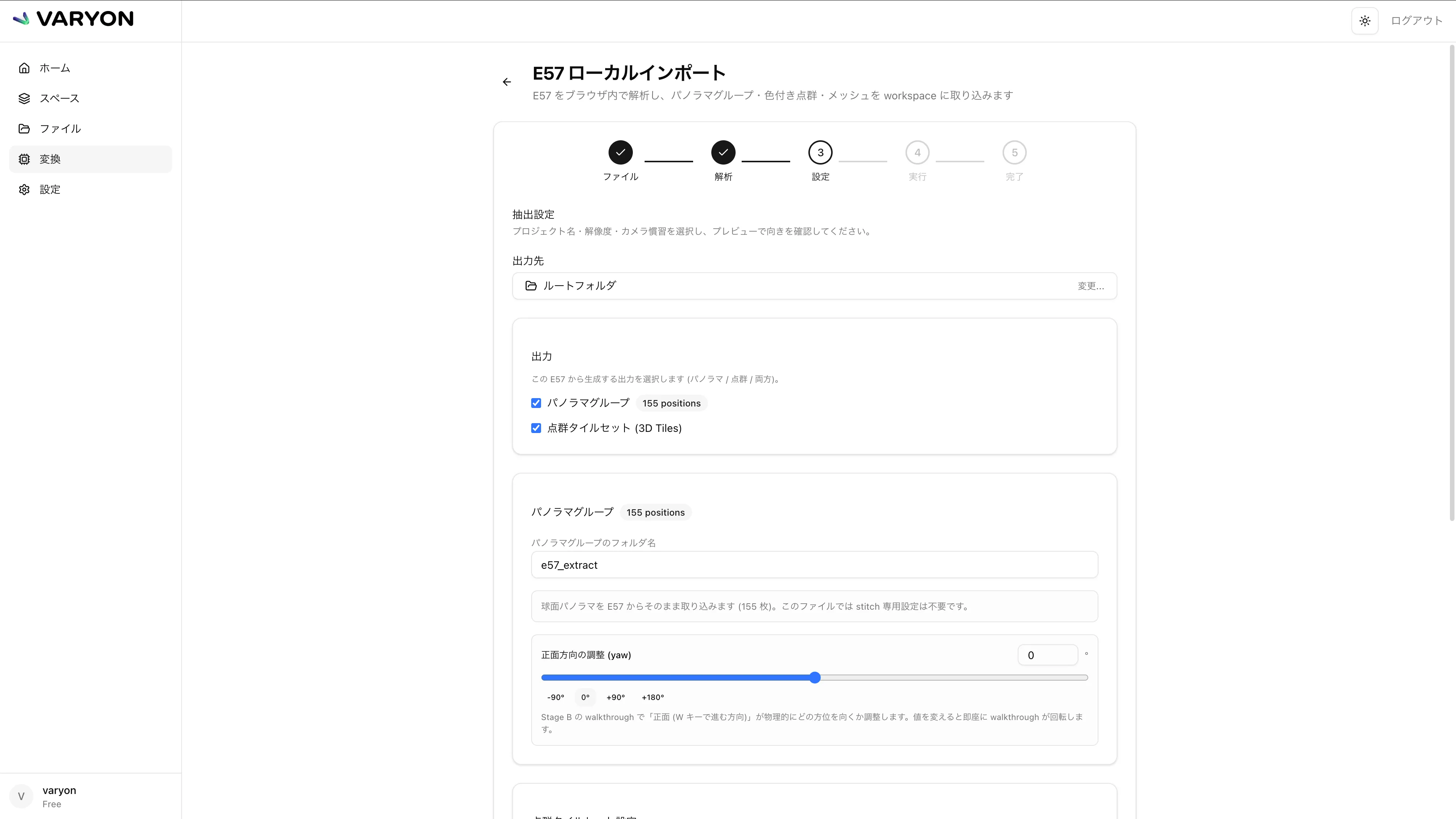

E57 ローカルインポートに E57 ファイルを投入すると、パノラマ群が取り出されます

位置情報のない E57

E57 にパノラマの水平位置情報が含まれていない場合（一部の書き出しなど）は、仮のグリッド 配置で並びます。画像そのものは正しく取り込まれるので、閲覧には影響しません。

B. 360° カメラで撮影してフォトグラメトリする（パノラマ取り込み）

360° カメラで撮影した画像を写真測量ソフト（Agisoft Metashape 基準）で処理して カメラ位置を求め、Metashape のカメラ XML と 360° 画像を varyon に取り込みます。

用意するもの

• 360° カメラ — 各地点で 360°（ERP / 正距円筒）画像を撮影できるもの
• Agisoft Metashape — 撮影画像からカメラ位置を求める写真測量ソフト

手順

1. 撮影する — 空間内の各地点で 360° 画像を撮影します。隣り合う地点どうしが十分に 見通せるよう、間隔と重なりを意識して撮影します。

2. Metashape で処理する — 撮影した 360° 画像を Metashape に読み込み、 写真のアラインメント（カメラ位置の推定）を実行します。

3. カメラ情報を XML でエクスポートする — Metashape の 「カメラをエクスポート」 から、 カメラ位置を XML ファイルとして書き出します（varyon はこの Metashape XML を 標準の入力として使います）。

4. varyon に取り込む — 変換画面の 「パノラマ取り込み」 で、書き出した カメラ XML と 360° 画像を選びます。取り込みが完了すると、ワークスペースに 空間パノラマ（アセット）が作られます（位置情報は varyon が内部で生成します）。 あとは下記の 空間データに登録する 手順で環境に登録します。

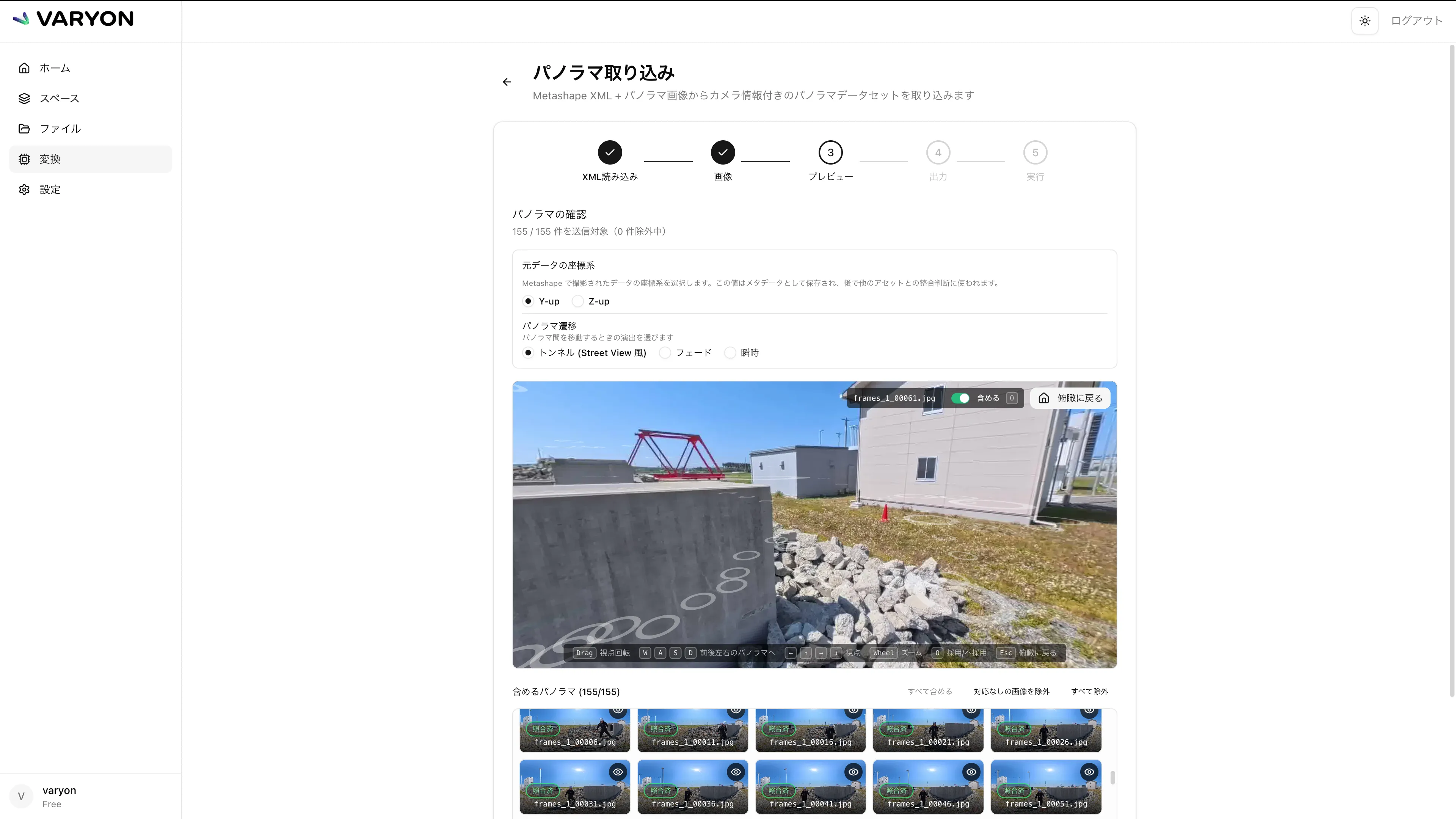

「パノラマ取り込み」に Metashape のカメラ XML と 360° 画像を取り込みます

座標系（軸）とファイル名

Metashape のプロジェクトは既定で Z-up ですが、取り込み時に varyon が Y-up へ自動で 変換します。また、カメラ XML と 360° 画像のファイル名が対応している必要があります （XML が指す画像が見つからない地点はスキップされます）。

空間データ（環境）に登録する

A・B どちらの手順でも、できあがるのはワークスペース上の空間パノラマ（アセット）です。 スペースで表示するには、これを空間データ（環境）に登録します。ほかの 3D データと同じ 「登録データを追加」から行います。

空間データパネル → 登録データを追加

1. 空間データパネルで登録先の環境を選び、登録データを追加を開きます。

2. ワークスペースのアセットから、作成した空間パノラマ（cameras.json、または パノラマ一式のフォルダ）を選びます。

3. アセット設定が開きます。cameras.json は自動で判別され、読み込み形式は 「Panorama」に固定されます（手動で選ぶ必要はありません）。座標系（Up Axis）だけ 確認し、確認を押すと環境に登録されます。

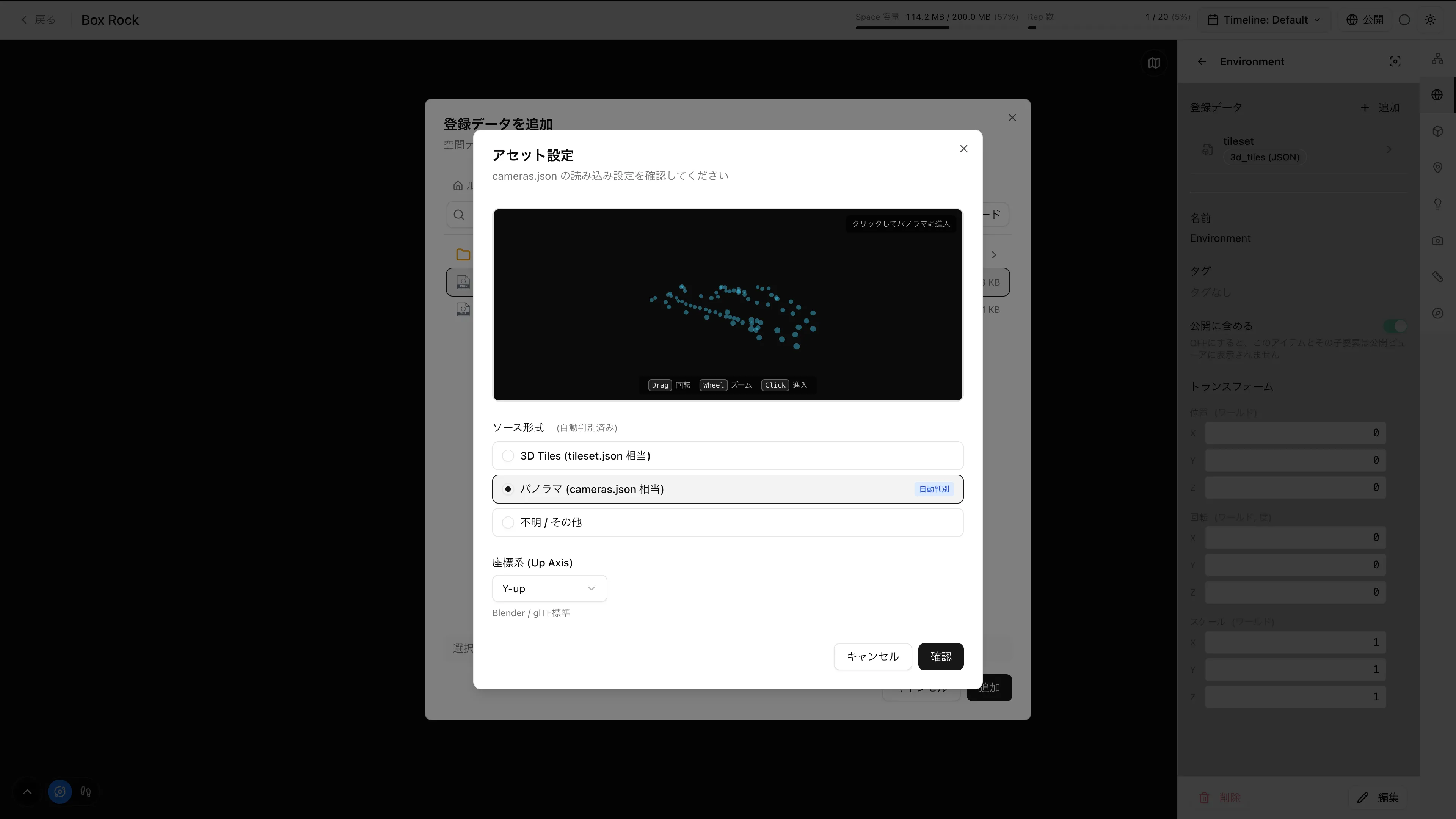

空間パノラマを登録すると読み込み形式は「Panorama」に固定され、座標系（軸）を確認できます

Metashape のカメラ XML を直接登録するとき

変換画面を通さず Metashape のカメラ XML をそのまま登録する場合は、アセット設定で 画像フォルダの選択を求められます（XML が参照する 360° 画像の入ったフォルダを指定します。 画像が見つからない撮影地点は「利用不可」として扱われます）。

登録したあと

登録すると、隣り合う撮影地点をつなぐフロアリンクが自動的に作られ、ツアーの土台ができます。 あとはバーチャルツアーを見て回る・公開するで、パノラマモードでの 見え方を確認して公開します。

うまくいかないとき

• 地点がつながらない — 撮影地点が離れすぎていると、フロアリンクが正しく生成されない ことがあります。隣り合う地点の間隔を詰めて撮影し直します。
• 向きがずれる・傾く — 座標系（軸）や撮影時の回転が原因のことがあります。登録時の アセット設定で座標系（Up Axis）を選び直すか、登録後に 空間データパネルで向きを調整します。
• 画像が取り込まれない（B の手順）— カメラ XML が指すファイル名と、アップロードした 画像のファイル名が一致しているか確認します。

次に読む

• バーチャルツアーを見て回る・公開する — 登録したパノラマを見て回って公開
• 対応フォーマット — 画像・座標系（軸）の詳細
• 空間データパネル — パノラマの向き・リンクの調整
